Berikut ini merupakan Soal dan Pembahasan materi Fisika Kelas XI semester ganjil Pokok bahasan Dinamika Rotasi,Elastisitas, Fluida Statis dan Fluida Dinamis . Soal yang ditampilkan merupakan soal ujian nasional dan tes masuk perguruan tinggi serta soal soal yang sering di ujikan baik untuk Penilaian Harian maupun Penilaian Akhir semester Fisika. Selamat Belajar, Semoga bermanfaat.

DINAMIKA ROTASI

SOAL 1

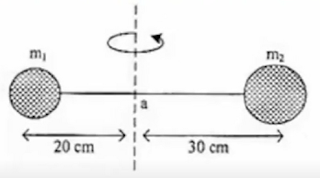

Dua bola masing-masing massanya m₁= 2kg dan m₂=3kg dihubungkan dengan batang ringan tak bermassa sepertipada gambar.Jika sistem bola diputar pada sumbu di titika, maka besar momen inersia sistem bola adalah….

A. 0,24 kg.m²

B. 0,27 kg.m²

C. 0,30 kg.m²

D. 0,31 kg.m²

E. 0,35 kg.m²

PEMBAHASAN

SOAL 2

Benda A, B, dan C dihubungkan dengan batang ringan tak bermasapada bidang x-y, Besar momen inersia sistem jika di putar pada poros sejajar sumbu y melalui benda A adalah....

A. 11 kg. m²

B. 13,0 kg. m²

C. 12,5 kg. m²

D. 7,2 kg. m²

E. 2,5 kg. m²

SOAL 3

Besar resultan momen gaya terhadap poros di titik O oleh gaya-gaya yang bekerja pada batang jika massanya diabaikan adalah....

A. 7,5 Nm

B. 4 Nm

C. 3,5 Nm

D. 3 Nm

E. 2 Nm

PEMBAHASAN

SOAL 4

Perhatikan gambar berikut !

Pada batang ABCD yang massanya diabaikan, bekerja tiga gaya. Momen gaya sistem dengan poros titik D adalah….
A. 7 N.m searah jarum jam.
B. 7 N.m berlawanan arah jarum jam.
C. 2 N.m searah jarum jam.
D. 2 N.m berlawanan arah jarum jam.
E. 1 N.m berlawanan arah jarum jam.
PEMBAHASAN

SOAL 5

Lima gaya bekerja pada bujursangkar dengan sisi 10 cm seperti ditunjukkan pada gambar berikut :

Resultan momen gaya dengan poros di titik perpotongan diagonal bujur sangkar adalah….

A. 0,12 N.m

B. 0,50 N.m

C. 0,75 N.m

D. 1,25 N.m

E. 1,75 N.m ( UN 2018 )

PEMBAHASAN

SOAL 6

Balok kayu seragam di bawah ! sepanjang 8 m dan berat 200 N berada di atas 2 tiang penyangga A dan B. Besar beban yang dirasakan oleh titik A dalam N adalah….

A. 60
B. 90
C.120
D.150
E.180

(UM – UGM 2003)

PEMBAHASAN

SOAL 7

Pada sistem kesetimbangan benda tegar seperti tampak pada gambar, AB batang homogen panjang 80 cm dengan berat 18 N, berat beban 30 N, dan BC adalah tali. Jika jarak AC = 60 cm, tegangan tali adalah….

A. 36 N

B. 48 N

C. 50 N

D. 65 N

E. 80 N

SOAL 8

Besar tegangan tali P adalah....

A. nol

B. 150 N

C. 210 N

D. 300 N

E. 400 N

PEMBAHASAN

SOAL 9

Sumbu kedua roda depan dan sumbu kedua roda belakang sebuah truk yang bermassa 3000 Kg berjarak 3 m. Pusat massa truk terletak 2 m di belakang roda depan. Beban yang di pikul oleh kedua roda depan truk itu sama dengan….

A. 5000 N

B. 10000 N

C. 15000 N

D. 20000 N

E. 25000 N

SOAL 10

PEMBAHASAN

SOAL 11

Dimana letak titik berat dari gambar berikut ini :

A x = 6 cm; y = 4 cm

B. x = 4 cm; y = 6 cm

C. x = 4,3 cm; y = 4 cm

D. x = 4 cm; y = 4,3 cm

E. x = 3 cm; y = 3 cm

PEMBAHASAN

SOAL 12

Untuk Bangun Pejal seperti gambar di samping, letak berat diukur dari alas tabung adalah…. (jika tinggi kerucut pejal adalah h, tinggi titik berat dari alas kerucut adalah ¼ h).

A. 5,9 cm

B. 6,8 cm

C. 7,8 cm

D. 8,5 cm

E. 9,1 cm

SOAL 13

Perhatikan gambar benda bidang homogen di bawah ini!

Koordinat titik berat benda terhadaptitik O adalah….

A. ( 4 ; 3,3 )

B. ( 3,6 ; 3)

C. ( 3,3 ; 4 )

D. ( 3,3 ; 3,6 )

E. ( 3 ; 3,6 )

PEMBAHASAN

SOAL 14

Pada saat piringan A berotasi 120 rpm (Gambar 1), piringan B diletakkan di atas piringan A (Gambar 2) sehingga kedua piringan berputar dengan poros yang sama.

Massa piringan A = 100 gram dan massa piringan B = 300 gram, sedangkan jari-jari piringan A = 50 cm dan jari-jari piringan B = 30 cm. Jika momen inersia piringan ½ m.R2, maka besar kecepatan sudut kedua piringan pada waktu berputar bersama-sama adalah….

A. 0,67 π rad.s-1

B. 0,83 π rad.s-1

C. 1,92 π rad.s-1

D. 4,28 π rad.s-1

E. 5,71 π rad.s-1

PEMBAHASAN

ELASTISITAS

Sebuah batang panjang mula-mula L ditarik dengan gaya F. Jika luas penampang batang A dan pertambahan panjang(ΔL) , maka rumus modulus elastisitas E adalah.....

SOAL 2
Sebuah batang  panjang mula-mula L ditarik dengan gaya F. Jika luas penampang batang A dan modulus elastisitas E, maka rumus pertambahan panjang adalah.....
SOAL 3
Kawat logam homogen memiliki panjang kawat 1,2 m dan luas penampang 2 mm². Kawat tersebut digunakan  untuk menahan beban seberat 100 N sehingga bertambah panjang 1 mm. Modulus elastisitas bahan kawat logam tersebut sebesar….
A.  6 x 10⁸ N.m^-2
B.  6 x 10⁹ N.m^-2
C.  6 x 10¹⁰ N.m^-2
D. 6 x 10¹¹ N.m^-2
E. 6 x 10¹⁷ N.m^-2

SOAL 4
Suatu beban digantung pada kawat baja dengan panjang 2 m, luas penampang 32 cm², dan modulus Young 2 x 10¹¹N/m². Tegangan yang dialami kawat baja adalah 8 x 10⁶N. Pertambahan panjang kawat adalah….
A. 10 mm
B.  25 mm
C.  50 mm
D. 75 mm
E.  100 mm
SBMPTN-2018 ( kode-425)

PEMBAHASAN
SOAL 5
Dari hasil percobaan yang dilakukan di laboratorium pada sebuah pegas yang diberi beban diperoleh hubungan antara beban yang digantungkan pada pegas terhadap pertambahan panjang pegas tersebut seperti gambar grafik di bawah ini, maka besarnya konstanta pegas adalah....

A.   10 N/m
B.   50 N/m
C. 100 N/m
D.  1.000 N/m
E.  5.000 N/m

SOAL 6
Tetapan gaya pegas A lebih kecil dari pada tetapan gaya pegas B, jika kedua pegas digantungi beban yang memiliki berat yang sama maka....
A. pertambahan panjang pegas A lebih besar dari pada pertambahan panjang pegas B.
B. pertambahan panjang pegas A lebih kecil dari pada pertambahan panjang pegas B.
C. pertambahan panjang pegas A sama dengan pertambahan panjang pegas B.
D. perubahan panjang pegas tidak tergantung pada berat beban
E. pertambahan panjang pegas berbanding terbalik dengan berat beban

SOAL 7
Grafik di samping menyatakan hubungan antara gaya (F) terhadap pertambahan panjang (ΔL)  dari tiga buah pegas P, Q, dan R. Berdasarkan grafik tersebut, pernyataan yang benar adalah....
A. pegas P memiliki konstanta pegas paling kecil
B. pegas Q memiliki konstanta pegas paling kecil
C. Pegas R memiliki konstanta pegas paling kecil
D. Pegas P,Q, dan R memiliki konstanta pegas sama besar
E. Pegas Q memiliki konstanta pegas lebih kecil dari pada pegas R

SOAL 8
Grafik di bawah ini menunjukkan hubungan antara (F) dan pertambahan panjang (ΔL) dari tiga bahan yang berbeda.
Grafik yang menunjukkan nilai konstanta elastisitas (k) dari terbesar ke terkecil berturut-turut adalah ….
A.   (1), (2) dan (3)
B. (2), (1) dan (3)
C. (2), (3) dan (1)
D.  (3), (1) dan (2)
E.  (3), (2) dan (1)
PEMBAHASAN
SOAL 9
Tali Busur sebuah panah  terentang sejauh 30 cm karena ditarik oleh gaya 30 N untuk melontarkan anak panah bermassa 10 gram. Seluruh energi potensial pada tali busur berubah menjadi energi kinetik anak panah, maka kecepatan anak panah sesaat seteklah lepas dari tali busur adalah….
A.      80 m.s^-1
B.      60 m.s^-1
C.      40 m.s^-1
D.      30 m.s^-1
E.       3 m.s^-1
PEMBAHASAN

SOAL 10
Sebuah pegas yang digantung vertikal ditarik dengan gaya 6 N. Jika pegas bertambah panjang 5 cm, energi potensial pegas sebesar....
A.0,10 J
B. 0,15 J
C. 0,20 J
D.0,4 J
E. 0,5 J

SOAL 11
Sebuah pegas yang digantung vertikal panjangnya 10 cm. Jika diregangkan dengan gaya 0,5 N, panjang pegas menjadi 25 cm. Maka panjang pegas bila diregangkan dengan gaya 0,6 N adalah….
A. 33 cm
B. 32 cm
C. 31 cm
D. 30 cm
E. 28 cm

SOAL 12
Untuk meregangkan sebuah pegas sejauh 5 cm diperlukan gaya sebesar 20 N. Energi potensial pegas ketika meregang sejauh 10 cm adalah.…
A.    2 joule
B.     4 joule
C.     20 joule
D. 50 joule
E. 100 joule

SOAL 13
Dua buah pegas dengan tetapan pegas 300 N/m dan 600 N/m dihubungkan secara seri dan diberi gaya sebesar 100 N, pertambahan panjangnya adalah....
A. 30 cm
B. 40 cm
C.  50 cm
D.  60 cm
E.  80 cm

SOAL 14
Empat buah pegas identik masing-masing memiliki konstanta pegas 1600 Nm^-1 disusun seri paralel (lihat gambar). Beban W yang digantung menyebabkan sistem pegas mengalami pertambahan panjang secara keseluruhan sebesar 5 cm. Berat beban W adalah….
A. 60 N
B. 120 N
C. 300 N
D. 450 N
E. 600 N

SOAL 15
Tiga buah pegas disusunseperti pada gambar . Jika energi 2 joule meregangkan susunan pegas seauh 5 cm maka nilai konstanta pegas ( k ) dalam N/m adalah….

k₁
k₂
k₃
A.
200
600
900
B.
600
200
800
C.
600
300
200
D.
300
600
200
E.
300
200
600
SOAL 16
Sebuah pegas memiliki energi potensial sebesar 0,8 J pada saat gayanya 80 N. Konstanta pegas tersebut adalah ....
A. 8000 N/m
B. 4000 N/m
C. 3000 N/m
D. 2000 N/m
E. 1000 N/m

SOAL 17
Beberapa buah pegas disusun seperti gambar berikut. konstanta pegas pengganti antara susunan pegas ( a ) dan ( b ) adalah….

A. 1 : 1
B. 1 : 2
C. 1 : 4
D. 2 : 1
E. 4 : 1

SOAL 18
Pelontar bola vertikal memiliki pegas dengan konstanta 10 N/m. Jika pegas ditekan sejauh 10 cm dan semua gesekan yang mungkin muncul diabaikan, massa bola agar kelajuan lontarannya 1 m/s adalah….
A. 100 /12 gram
B.   100 /9 gram
C. 100 /6 gram
D.   100 /3 gram
E.            100 gram
PEMBAHASAN

SOAL 19
Perhatikan empat susunan rangkaian pegas identik berikut !

Konstanta tiap  pegas adalah k N.m^-1,  makaurutan konstanta pengganti susunan pegas dari nilai yang besar ke kecil adalah….
A.      ( 4), (3), (2), dan (1)
B.      ( 3), (2), (1), dan (4)
C.      ( 2), (1), (4), dan (3)
D.      ( 2), (3), (4), dan (1)
E.       ( 1), (4), (3), dan (2)
PEMBAHASAN

FLUIDA STATIS

SOAL 1

Tentukan tekanan Hidrostatik yang dirasakan ikan dalam air seperti pada gambar di bawah ! (massa jenis air =1000 kg.m^-3, g=10 m.s^-2)

A. 2 kPa

B. 3 kPa

C. 4 kPa

D. 5 kPa

E. 6 Kpa

PEMBAHASAN

SOAL 2

Perhatikan gambar berikut di bawah! Sebuah pipa U mula-mula diisi dengan air yang massa jenisnya 1000 kg.m^-3 kemudian pada salah satu pipa dituangkan minyak goreng sehingga posisi stabil tampak seperti gambar. Jika tinggi kolom minyak 10 cm dan air 8 cm, besarnya massa jenis minyak goreng adalah....

A. 400 kg.m^-3

B. 500 kg.m^-3

C. 600 kg.m^-3

D. 700 kg.m^-3

E. 800 kg.m^-3

PEMBAHASAN

SOAL 3

Perhatikan gambar dongkrak hidrolik berikut ! Diamater pengisap 2 adalah tiga kali diameter pengisap 1. Jika pada pengisap 1 ditekan dengan gaya F₁, maka berat beban yang dapat diangkat pada pengisap 2 adalah ....

A. F₁

B. 2F₁

C. 3F₁

D. 4F₁

E. 9F₁

SOAL 4
Sepotong kaca di udara memiliki berat 25 N dan massa jenisnya 2,5 gram/cm³, maka berat kaca di dalam air adalah….

A. 10 N

B. 15 N

C. 20 N

D. 25 N

E. 30 N

SOAL 5
Sebuah balok es terapung di dalam bejana berisi air, jika diketahui massa jenis es dan air masing-masing adalah 0,9 g/cm³ dan 1 g/cm³ maka bagian es yang terendam dalam air adalah….

A. 90 %

B. 75 %

C. 65 %

D. 25 %

E. 10 %

SOAL 6

Sebuah benda terapung di atas permukaan air yang berlapiskan minyak dengan 50% volumenya di dalam air, 30% di dalam minyak, ,dan sisanya di atas permukaan minyak, jika massa jenis minyak = 0,8 g/cm³, maka massa jenis benda tersebut adalah....

A. 0,62 g.cm^-3

B. 0,68 g.cm^-3

C. 0,74 g.cm^-3

D. 0,78 g.cm^-3

E. 0,82 g.cm^-3

(UMPTN 1993)
Pembahasan

SOAL 7

Benda yang volumenya 100 cm³, Ketika ditimbang di dalam air murni menunjukan massa semunya sebesar 120 gram. Jika rapat air murni 1 g/cm³ , maka rapat massa benda tersebut adalah….

A. 2400 kg/m³

B. 2200 kg/m³

C. 2000 kg/m³

D. 1800 kg/m³

E. 1600 kg/m³

SOAL 8
Sebuah logam C, yang merupakan campuran logam A dan logam B, bermassa 200 gram jika di timbang di udara; sedangkan jika di timbang di dalam air massa yang tampak 185 gram, jika kerapatan logam A 20 g/cm³, kerapatan logam B 10 g/cm³, dan kerapatan air 1 g/cm³, maka massa logam A adalah....

A. 15 gram

B. 30 gram

C. 66,67 gram

D. 100 gra

E. 133,33 gram

SOAL 9
Berapa volume helium yang diperlukan jika sebuah balon harus mengangkat beban 800 kg (termasuk berat balon kosong)? ( massa jenis udara 1,29 Kg/m³ , dan helium 0,18 kg/m³ ).
A.   610 m³
B.   660 m³
C. 700 m³
D.  720 m³
E.   800 m³

SOAL 10

Neraca pegas menunjuk 30 N ketika sebongkah batu diikatkan pada kait neraca, tetapi hanya menunjuk 21 N ketika batu itu dicelup seluruhnya di dalam air. Berapa massa jenis rata-rata batu itu….
A. 9,00 gram/cm³

B. 7,90 gram/cm³

C. 3,33 gram/cm³

D. 1,43 gram/cm³

E. 0,30 gram/cm³

SOAL 11

Sebuah patung emas yang massanya 9,65 kg dan massa jenisnya 5,15 x 10³ kg.m^-3 berada di dalam kapal yang karam di dasar laut. Patung tersebut akan diangkat ke permukaan laut dengan menggunakan tali kawat baja yang dihubungkan dengan alat penarik. Massa jenis air laut 1,03 x 10³ kg.m^-3, maka gaya minimal yang diperlukan untuk mengangkat patung emas tersebut ke permukaan adalah….

A. 5,15 N

B. 20,60 N

C. 48,25 N

D. 77,20 N

E. 96,50 N

( UN 2018 )

Pembahasan

SOAL 12

Penghisap P mempunyai luas penampang 0,75 cm² yang bergerak bebas tanpa gesekan sehingga dapat menekan pegas sejauh x. Jika konstanta pegas 75 N/m dan massa jenis zat cair 500 kg/m³, maka x = ….

A. 0,4 cm

B. 0,5 cm

C. 0,6 cm

D. 0,7 cm

E. 1,0 cm

( SPMB-2003 )

SOAL 13

Perhatikan Gambar ! Sebuah benda ketika dimasukkan ke dalam cairan 1 terapung dengan ½ bagian volumenya berada di bawah permukaan dan ketikadi masukkan ke dalam zat cair 2 terapung dengan ¾ bagian volumenya berada di bawah permukaan, maka perbandingan zat cair 1 dan 2 adalah….

A. 3 : 4

B. 3 : 2

C. 2 : 3

D. 1 : 3

E. 1 : 2 ( UN 2017 )

SOAL 14

Sebuah kubus terbuat dari kayu di bebani benda 200 gram di permukaan atasnya, kubus mengapung dalam air. Bila benda 200 gram diambil, diamati bahwa kubus itu naik 2 cm ke permukaan air. Volume kubus tersebut adalah….

A.  200 cm³
B.  400 cm³
C. 1000 cm³
D.  1500 cm³
E.   2000 cm³

SOAL 15
Sebuah balok kayu bermassa 7,5 kg dan bervolume V diikatkan kedasar sebuah tanki yang berisi air ( ρ _air= 1,0 x 10³kg/m³ ) sehingga balok terbenam seluruhnya. Jika besar teganga tali 25 N, nilai V adalah….

A.   0,05 m³
B.   0,04 m³
C.   0,03 m³
D.   0,02 m³
E.    0,01 m³

SBMPTN- 2018 ( kode : 425)

Pembahasan

SOAL NO. 1

Air mengalir keluar dari keran dengan kelajuan 5 m.s^‑1digunakan untuk mengisi sebuah bak mandi berukuran 80 cm x 50 cm x 120 cm jika luas mulut kran adalah 0,8 cm² maka bak mandi tersebut terisi penuh setelah….

A. 5 menit

B. 8 menit

C. 12 menit

D. 20 menit

E. 30 menit

PEMBAHASAN

SOAL NO. 2

Suatu zat cair dialirkan melalui pipa seperti tampak pada gambar di bawah !

Jika luas penampang A₁ = 10 cm², pipa A₂ = 4 cm² , dan kecepatan aliran pada pipa A₁ = 10 m/s maka kecepatan aliran di pipa A₂ adalah ….

A. 4 m/s

B. 5 m/s
C. 10 ms
D. 20 m/s
E. 25 m/s

PEMBAHASAN :

SOAL NO. 3

Perhatikan gambar berikut!

Jika diameter penampang besar dua kali diameter penampang kecil, kecepatan aliran air pada pipa besar adalah….
A. 3 m/s
B. 6 m/s
C. 12 m/s
D. 24 m/s
E. 48 m/s

Pembahasan

SOAL NO. 4

Perhatikan gambar pipa yang diisi air berikut ini!

Luas penampang besar 8 cm² dan penampang kecil 4 cm². Kecepatan aliran air pada pipa besar 2 m/s mempunyai tekanan 37 kilopascal. Massa jenis air rair = 10³ kg.m^–3 Berapakah tekanan air pada pipa kecil?

A. 25 kPa

B. 31 kPa

C. 37 kPa

D. 43 kPa

E. 49 kPa

PEMBAHASAN

SOAL NO. 5

Perhatikan gambar!

Air memancar dari lubang melalui pipa kecildi bagian bawah tandon dan jatuh di tanah sejauh x dari kaki penahan tandon jika g = 10 m.s^-2 makapanjang x adalah …

A. 5 m
B.   10 m
C.   20 m
D.    24 m
E. 27 m

Pembahasan

SOAL NO. 6

Gambar di bawah menunjukkan gambar penampang lintang sayap pesawat terbang yang luasnya 40 cm².

Gerak pesawat terbang menyebabkan kelajuan aliran udara di bagian atas sayap sebesar 250 m.s^-1 dan kelajuan udara di bagian bawah pesawat sebesar 200 m.s^-1 . jika kerapatan udara adalah 1,2 kg.m^-3, maka besar gaya angkat pesawat adalah….

A. 10.800 N
B. 24.000 N
C. 98.500 N
D.540.000 N
E. 608.000 N

SOAL UN 2019

Pembahasan

PERSIAPAN PENILAIAN AKHIR SEMESTER FISIKA KELAS XI
